Desbravando os Céus

Para os verdadeiros amantes da aviação, a visão de um helicóptero em ação é sempre um espetáculo fascinante. Sua capacidade única de decolar e pousar verticalmente, pairar com precisão e acessar os mais diversos terrenos os torna máquinas voadoras de uma versatilidade inigualável. Neste artigo, embarcaremos em uma jornada informativa pelo mundo dos helicópteros, explorando as classificações dessas aeronaves de asas rotativas, suas diversas configurações de rotor principal e de rotor de cauda, as aplicações especializadas que desempenham, as empresas e nações que lideram sua fabricação e a engenharia sofisticada por trás de seus sistemas. Preparem-se para expandir seus conhecimentos e aprofundar sua paixão pelo universo dos helicópteros!

Entendendo os Tipos de Helicópteros pela Configuração do Rotor

A arquitetura do rotor principal é um dos pilares que definem as capacidades e o desempenho de um helicóptero. Para os entusiastas da aviação, compreender essas nuances é fundamental:

O Clássico de Um Rotor: Simplicidade e Eficiência Comprovada:

A configuração de rotor principal único, em conjunto com um rotor de cauda, representa um equilíbrio notável entre design, eficiência e versatilidade. O rotor principal gera a sustentação vital para o voo, enquanto o essencial rotor de cauda neutraliza o torque que gera a tendencia rotacional, garantindo a estabilidade direcional da aeronave. Modelos amplamente reconhecidos, como o ágil Bell 206 JetRanger e o multifacetado Airbus AS350 Écureuil (Esquilo), ilustram a eficácia e a adaptabilidade desse projeto em diversas missões.

Rotores em Tandem: Potência e Capacidade de Carga Elevada:

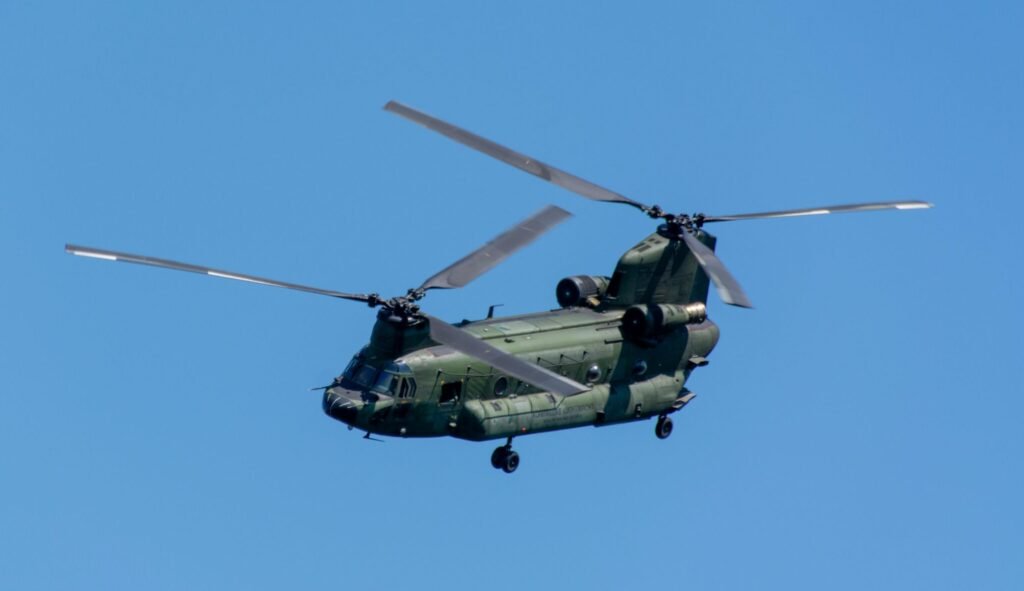

A adoção de dois rotores principais dispostos em tandem (sequencialmente ao longo da fuselagem) representa um salto em termos de capacidade de carga e estabilidade longitudinal. Ao eliminar a necessidade de um rotor de cauda dedicado para contrabalançar o torque – uma vez que os rotores giram em sentidos opostos –, toda a potência do motor é direcionada para a sustentação e o movimento da aeronave. O imponente Boeing CH-47 Chinook é um exemplo emblemático dessa configuração, demonstrando sua capacidade de transportar cargas volumosas e operar em ambientes desafiadores

Rotor Coaxial: Compactação e Manobrabilidade Sofisticada:

A engenharia elegante do sistema de rotor coaxial, com dois conjuntos de pás montados no mesmo mastro e girando em direções opostas, oferece uma solução inteligente para helicópteros que demandam dimensões compactas e alta capacidade de manobra. Ao neutralizar o torque dentro do próprio sistema de rotores, a ausência de um rotor de cauda tradicional resulta em aeronaves com uma pegada menor e, em certas configurações, com níveis de ruído reduzidos. Helicópteros militares russos como o ágil Kamov Ka-50 “Black Shark” exemplificam os benefícios dessa arquitetura em cenários táticos.

Rotores Entrelaçados (Flettner): Uma Solução Alemã Inovadora

Desenvolvida na Alemanha pelo visionário Anton Flettner, a configuração de rotores entrelaçados apresenta dois rotores principais montados lado a lado, com seus mastros inclinados em um ângulo que permite que as pás se cruzem durante a rotação sem colidir. Essa configuração elimina a necessidade de um rotor de cauda para controle de torque, oferecendo vantagens em termos de estabilidade lateral e capacidade de controle em ventos cruzados. Os helicópteros de Flettner, como o Flettner Fl 282 Kolibri, demonstraram a eficácia desse design, especialmente em aplicações navais durante a Segunda Guerra Mundial. A complexidade mecânica da sincronização dos rotores era um dos desafios dessa configuração. Atualmente a empresa KAMAN é uma das referências na produção desse tipo de helicóptero, como o K-MAX.

Estabilidade e Controle: Tipos de Rotor de Cauda

A fascinante estabilidade dos helicópteros reside em mecanismos engenhosos. O rotor de cauda, um componente essencial na maioria das configurações, neutraliza o torque gerado pelo rotor principal, garantindo o controle direcional e estabilidade no vôo. Curiosamente, algumas configurações de rotor principal, como os sistemas Tandem, Coaxial e Flettner, já possuem a capacidade inerente de anular o efeito do torque. Nesses casos, não há necessidade do tradicional rotor de cauda, sejam eles Convencional, Fenestron ou NOTAR.

Rotor de Cauda Convencional: A Solução Padrão:

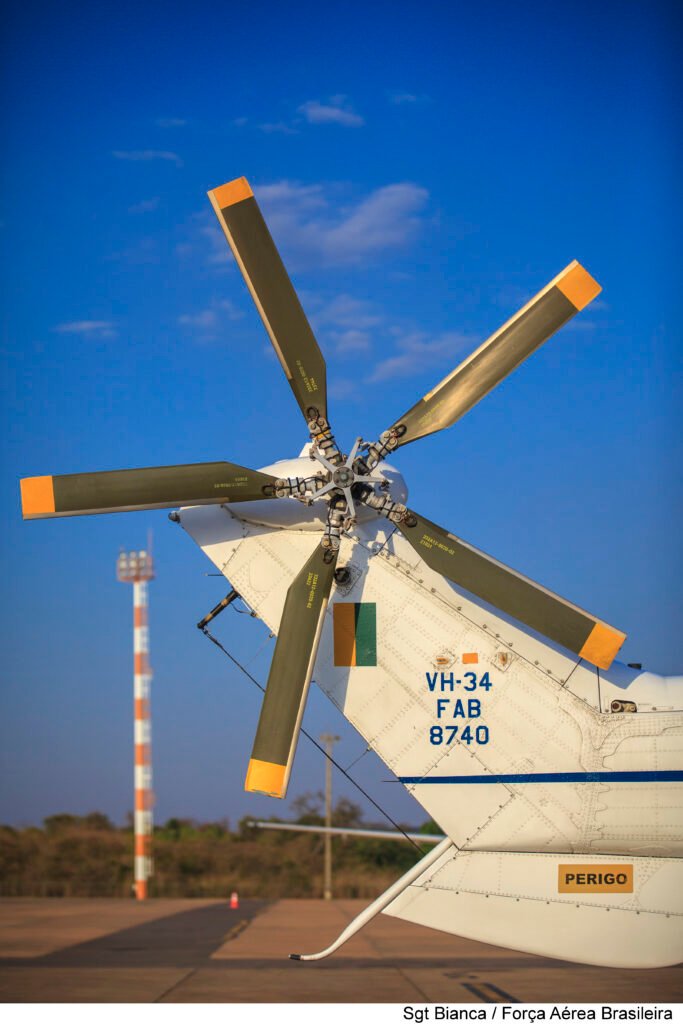

A confiabilidade e a relativa simplicidade do rotor de cauda convencional o consagraram como o projeto mais utilizado. A variação do ângulo de ataque das pás, controlada pelos pedais do piloto, permite um ajuste preciso da força anti-torque, essencial para manter o helicóptero alinhado com a direção de voo e executar curvas coordenadas com precisão.

Fenestron (Fan-in-Fin): Segurança e Aerodinâmica Refinada

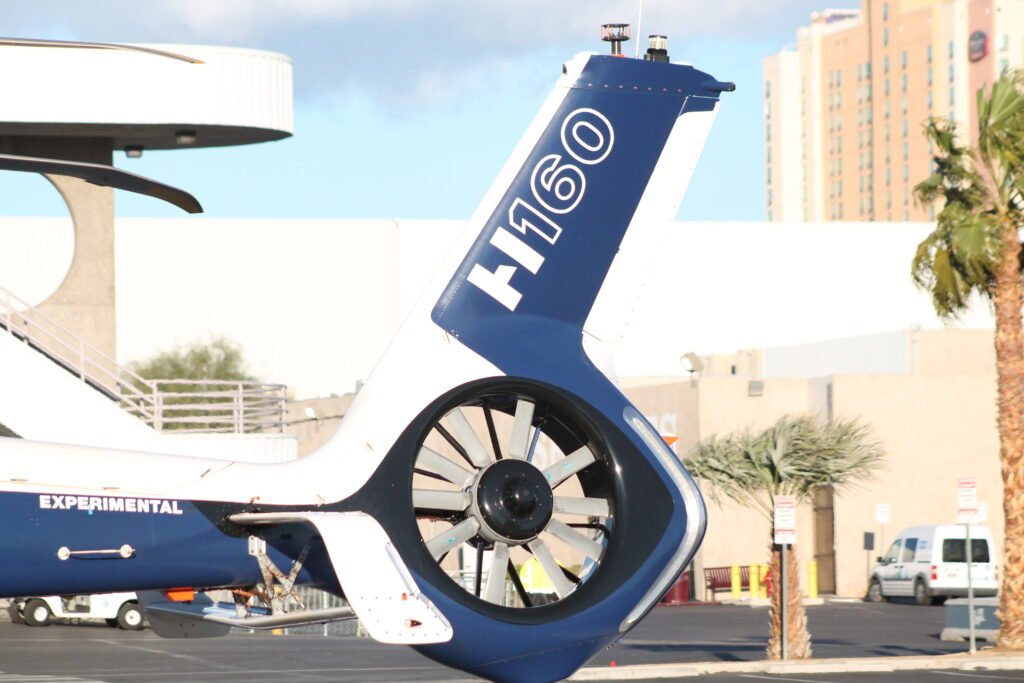

Outro rotor de cauda com design inovador é o Fenestron, característico dos helicópteros da Airbus Helicopters, oferece vantagens notáveis em termos de segurança operacional em solo e redução de ruído. Ao envolver as pás do rotor de cauda em um duto, minimiza-se o risco de acidentes. Além disso, o Fenestron pode contribuir para uma ligeira melhoria na eficiência aerodinâmica em certas condições de voo.

NOTAR (No Tail Rotor): Uma Abordagem Inovadora ao Controle

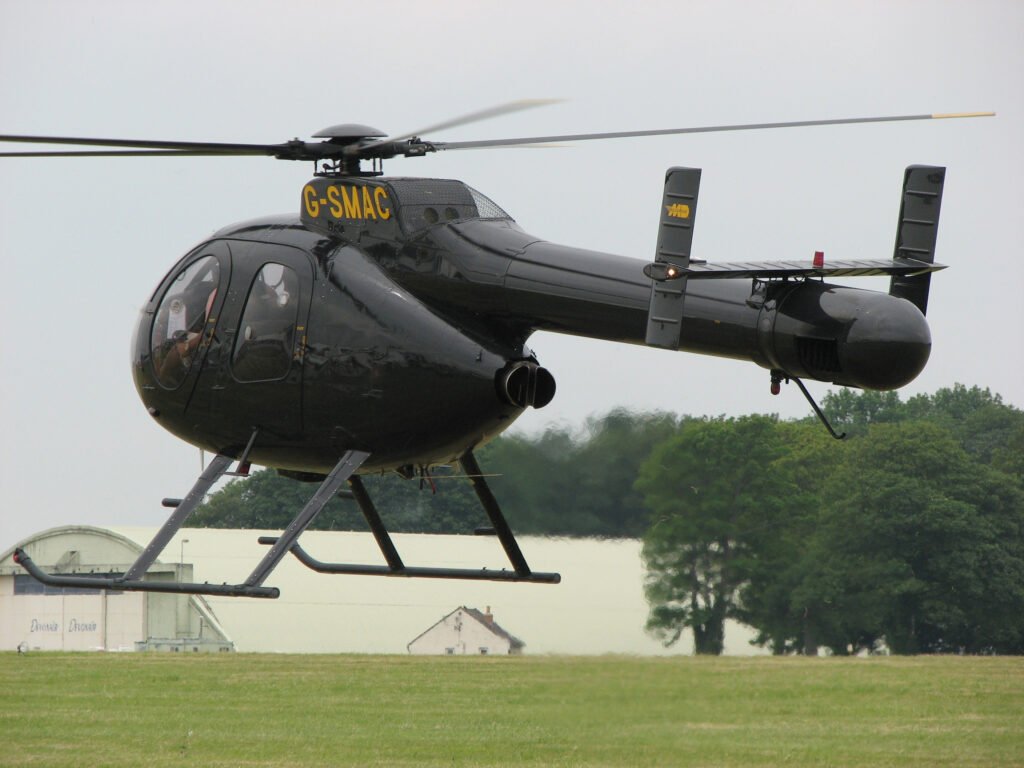

Outro sistema peculiar é o sistema NOTAR, desenvolvido pela MD Helicopters, representa uma ruptura com o design tradicional, eliminando o rotor de cauda externo. Em vez disso, utiliza um sistema de ventilação interna que direciona o ar ao longo da cauda, explorando o efeito Coanda para gerar a força anti-torque necessária. Essa solução oferece ganhos significativos em segurança e redução de ruído.

Outras Alternativa Aerodinâmica

Para além da configuração clássica com rotores principal e de cauda, a indústria aeroespacial explora ativamente inovações para reduzir o ruído e impulsionar a velocidade dos helicópteros. Um exemplo notável é a Tecnologia X2 da Sikorsky, uma subsidiária da Lockheed Martin, que demonstra um avanço nesse sentido.

Outras empresas também trilharam caminhos não convencionais. Em 1983, a Bell Helicopter e a Boeing Helicopter uniram forças no projeto do Bell-Boeing V-22 Osprey, uma aeronave militar multifuncional que se destaca por sua capacidade de decolar e pousar verticalmente como um helicóptero, mas voar como uma aeronave de asa fixa. Apesar de sua produção contínua até os dias atuais (2025), o projeto do V-22 Osprey enfrenta desafios persistentes na consolidação da confiança em sua aeronavegabilidade.

As Diferentes Formas de Emprego dos Helicópteros

Dada a sua notável versatilidade, os helicópteros são amplamente empregados em situações que demandam um deslocamento preciso a locais de difícil ou inacessível acesso para outros meios de transporte.

Helicópteros de Resgate e Serviço de Emergência Médica

Nas atividades de suporte a vida, a agilidade e a capacidade de acesso a áreas remotas tornam essas aeronaves indispensáveis em operações de salvamento e emergências médicas, equipadas com tecnologia para suporte vital e resgate em condições desafiadoras.

Helicópteros Policiais

Outro uso de helicóptero crucial é na área da segurança pública, essas aeronaves auxiliam no monitoramento, perseguições e operações táticas, equipadas com sistemas de vigilância avançados.

Helicópteros de Carga e Combate a Incêndios

Os helicópteros são essenciais para o transporte de pessoas e cargas pesadas em locais de difícil acesso e no combate a incêndios florestais, demonstrando sua robustez e capacidade de operar em condições extremas. Leia os artigo feito pela equipe VERTFLY sobre o uso de Helicópteros no combate a incêndios e A Utilização de Helicópteros na Indústria de Óleo e Gás

Helicópteros de Transporte VIP

Outro emprego mais sofisticado do helicóptero é o transporte ágil e confortável de executivos e personalidades, com aeronaves de interiores luxuosos e tecnologia de ponta.

Helicópteros Militares

Desempenhando uma ampla gama de missões, desde transporte de tropas e apoio logístico até ataque e reconhecimento, adaptados para os exigentes cenários de operações militares.

O Futuro da Aviação de Asas Rotativas

As Tendências e Tecnologias Emergentes em Helicópteros

Para os amantes da aviação que olham para o futuro, o desenvolvimento de aeronaves VTOL elétricas e híbridas, os sistemas de controle autônomo e a inteligência artificial abrem novas fronteiras para a mobilidade aérea e as capacidades dos helicópteros. Acompanhe os artigos da VERTFLY para ficar atento às novas tecnologias.

Conclusão

A jornada pelo universo dos helicópteros que desvendamos neste artigo feita pela aquipe da VERTFLY revela a engenhosidade e a versatilidade dessas incríveis máquinas voadoras. Desde as distintas configurações de seus rotores principais, como o clássico rotor único, a força bruta dos rotores em tandem, a compacta eficiência do rotor coaxial e a inovadora solução de rotores entrelaçados de Flettner, cada design demonstra uma abordagem única para superar os desafios do voo vertical.

A verdadeira magia dos helicópteros, entretanto, reside em sua adaptabilidade para uma ampla gama de missões. Os helicópteros de resgate e Serviço de Saúde personificam o heroísmo nos céus, enquanto os helicópteros policiais atuam como vigilantes aéreos, garantindo a segurança de nossas cidades. Os robustos helicópteros de carga e combate a incêndios demonstram sua força em tarefas árduas, e os luxuosos helicópteros executivos oferecem uma alternativa de transporte ágil e sofisticada. No campo militar, a versatilidade dos helicópteros militares é inestimável, desempenhando papéis cruciais em diversas operações.

Em suma, para os amantes da aviação, buscamos nesse artigo alimentar a paixão pelas aeronaves de asas rotativas, celebrando a diversidade de seus designs e a importância vital que cada tipo desempenha em nosso mundo. O futuro da aviação de helicópteros, com avanços em VTOLs e tecnologias elétricas, promete um horizonte ainda mais fascinante para explorar. Que a paixão por desvendar os céus continue a nos impulsionar! Saudações da equipe VERTFLY!
